Системы автоматики ELNATH
/SP./SCH./SN. Щиты управления вентиляционными установками

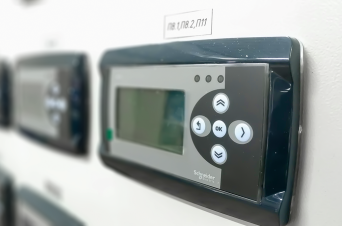

/SCH. | Щит управления вентиляционной установкой стандартный, на основе контроллера Schneider Electric |

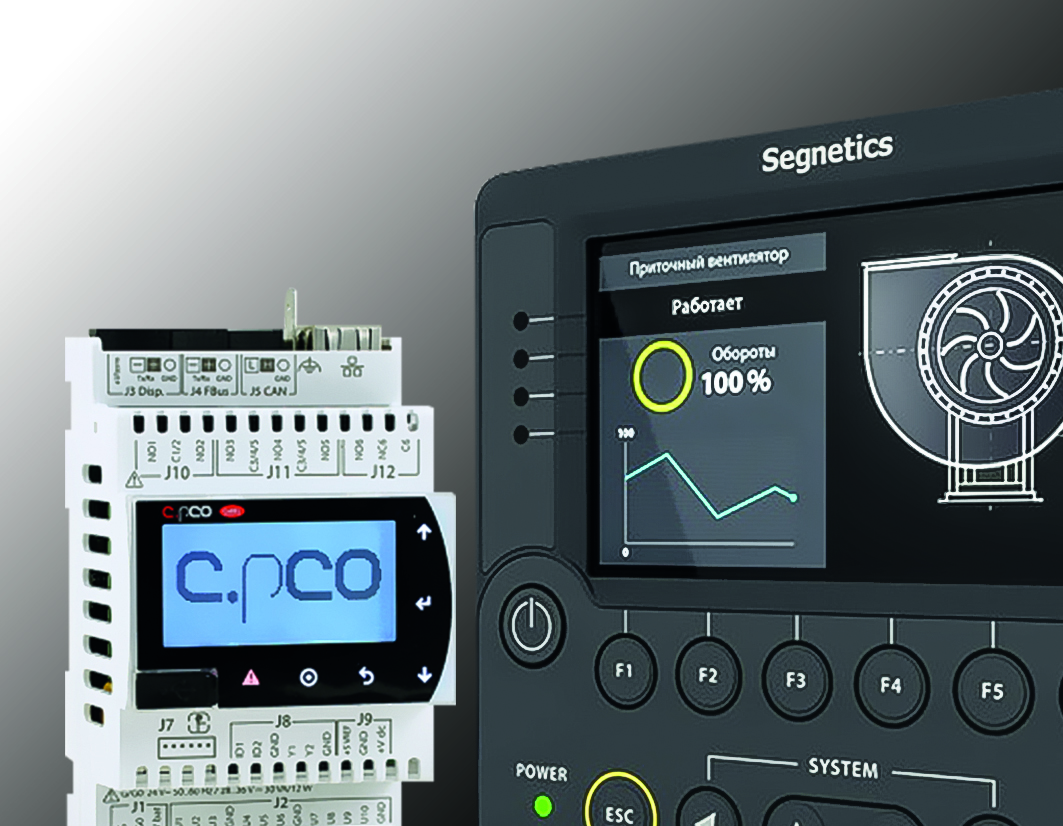

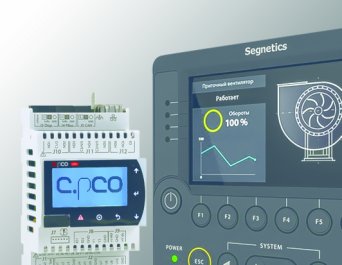

/SP. | Щит управления вентиляционной установкой стандартный, на основе контроллера Segnetics Pixel |
/SN. | Щит управления вентиляционной установкой, нестандартный |
/SS. | Щит управления вентиляционной установкой стандартный, на основе контроллера Segnetics SMH 2g(i) |
/SZ. | Щит управления вентиляционной установкой стандартный, на основе контроллера Zentec |
Данные решения подбираются индивидуально для конкретной вентиляционной установки, и предназначены для автоматизации реализованного в ней функционала. Щиты управления созданы на основе свободно-программируемых контроллеров, программируются под конкретное инженерное решение на заводе-изготовителе и поставляются совместно с соответствующими вентиляционными установками.
В случае наличия специальных требований по автоматизации какой-либо из функций вентиляционной установки – данное решение может быть реализовано в нестандартном щите, разрабатываемом под индивидуальные требования клиента.
/SK. Модульные щиты управления
новая степень универсальности модулей:
- оптимизация для поддержки на складе;
новый уровень функциональности:
- добавлены модули на Segnetix Pixel с универсальной конфигурируемой программой;
улучшена индикация и удобство эксплуатации:
- лампы, переключатели, единая клеммная колодка;
корпус из окрашенной стали:
- новый уровень промышленного исполнения;
новый модульный дизайн:
- стиль единого мультисекционного блока.
Модули управления приточными и приточно-вытяжными установками
Данные логические модули не содержат силовых частей управления и защиты вентиляторов, а также ступеней электронагревателей – они предназначены для работы с внешними силовыми модулями /SOM., либо с частотными преобразователями, используемыми как силовые модули управления вентиляторами.
/SO. Силовые модули
SOM. | Силовые модули управления электродвигателями (вентилятор, насос) и ступенями электронагрева |
/SOC. | Модули управления воздушными завесами |
/SOM._ Силовые модули управления электродвигателями (вентиляторы, насосы)
Работа в режиме «Дистанция» (внешнее управление, например – модулем /SK_):
- для двигателей с биметаллической термозащитой – варианты подключения термоконтактов:
- на вход аварии модуля /SK_;
- на вход аварии модуля /SOM., выход аварии которого необходимо подключить на вход аварии модуля /SK_;
- для двигателей БЕЗ биметаллической термозащиты:
- выход аварии модуля /SOM. необходимо подключить на вход аварии модуля /SK_;
- сброс аварии и запуск вентилятора в данном режиме производится вручную, из меню контроллера.
Работа в режиме «Местный» (работа без модуля /SK_):
- блоки /SOM. всегда предусматривают ручной перезапуск двигателя при аварии вентилятора – по термоконтактам двигателя, или по сигналу термореле щита
При необходимости контроля работы вентилятора по датчику давления /DP.R – датчик заводится не на модуль /SOM., а на вход аварии вентилятора модуля /SK_.; модуль /SOM. самостоятельно НЕ может работать с датчиком давления /DP.R.
Модули /SOM.DU._ предназначены для работы с вентиляторами вытяжной и приточной противодымной вентиляции.
Модули имеют следующие функции:
- дистанционный пуск от сигнала пожарной сигнализации / местный пуск вручную (выбор режима переключателем на крышке);
- подача сигнала состояния «работа / остановка» в систему диспетчеризации здания (сухой контакт);
- отключение защиты только при коротком замыкании;
- подключение привода клапана 220В.
Частотные преобразователи /IF._
/IF. Частотные регуляторы скорости вращения электродвигателей Tecorp
Частотные преобразователи /IFS._
Преобразователи частоты от компании Schneider Electric специально разработаны для наиболее часто встречающихся применений в зданиях обслуживающего сектора (HVAC): отопление, вентиляция, кондиционирование воздуха и насосы. Благодаря данным преобразователям обеспечивается экономия электроэнергии до 70%.
/IFS. Частотные регуляторы скорости вращения электродвигателей Schneider Electric
Преимущества частотных преобразователей:
- система аварийно-предупредительной сигнализации;
- мониторинг энерогопотребления;
- обнаружение неисправностей для оперативного вмешательства: разрыв ремня, работа насоса вхолостую, обрыв фазы, перебой в подаче питания и т. д.;
- профилактическое техническое обслуживание для снижения расходов и оптимизации оборудования: сигнал о неисправности, время эксплуатации и т. д.;
- подключение к системе управления зданием, по встроенным протоколам Modbus, METASYS N2®, APOGEE FLN P1® и BACnet®. Опционально: LonWorks;
- простая установка, конфигурирование и эксплуатация.
- предлагается значительное количество диалоговых средств и средств конфигурирования, позволяющих выполнить установку, настройку и ввод в эксплуатацию быстро и эффективно (выносной графический терминал на 8 языках, мульти-загрузчик, Bluetooth и SoMove Mobile);
- компактный размер;
- простота технического обслуживания;
- особое внимание к защите;
- обеспечивает надежную работу и защиту оборудования;
- универсальные функции, «специального назначения» специально разработанные для использования ПЧ в зданиях и сооружениях (противопожарный режим, контроль заслонки, функция механической защиты и т. д.);
- встроенный фильтр электромагнитной совместимости, технология антигармоник.
