Вентиляторы системы вытяжной противодымной вентиляции серии SHAULA SE ROOF/BOX


Типология

Тип вентилятораОгнестойкостьТип исполненияОбозначение типоразмераТип вентилятораТип выхлопаНаименование
Радиальный противодымной вентиляции400 °C 600 °CКрышный ДУ3 4 5 6/FPВыхлоп вбок HSE._ ROOF _/FPH
SE._ ROOF _/FPH
Выхлоп вверх VSE._ ROOF _/FPV
SE._ ROOF _/FPV
Промышленный ДУV, R, L (0°, 90°, 270°)SE._ BOX _/FP_
SE._ BOX _/FP


Модули

/FP.Модуль вентилятора
/FR_.Модуль вентилятора для работы с частотным преобразователем
/TSN.N4Стакан монтажный утепленный, с оперением под плоскую кровлю
/TSN.N2Стакан монтажный утепленный, с оперением под скатную кровлю
/TSN.B4Стакан монтажный утепленный, с клапаном обратным, с оперением под плоскую кровлю
/TSN.B2Стакан монтажный утепленный, с клапаном обратным, с оперением под скатную кровлю
/АР.1Поддон для сбора конденсата, со сливным штуцером

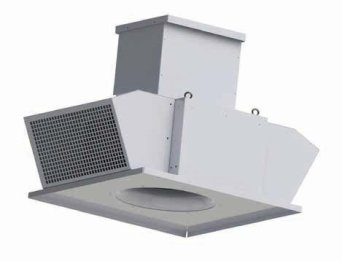

Исполнение SHAULA SE._ ROOF /FPV
Исполнение SHAULA SE._ ROOF /FPV

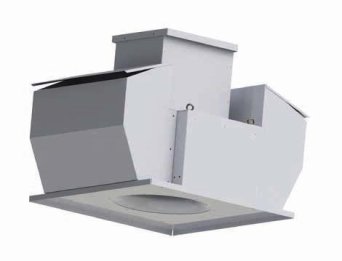

Исполнение SHAULA SE._ ROOF /FPH
Исполнение SHAULA SE._ ROOF /FPH

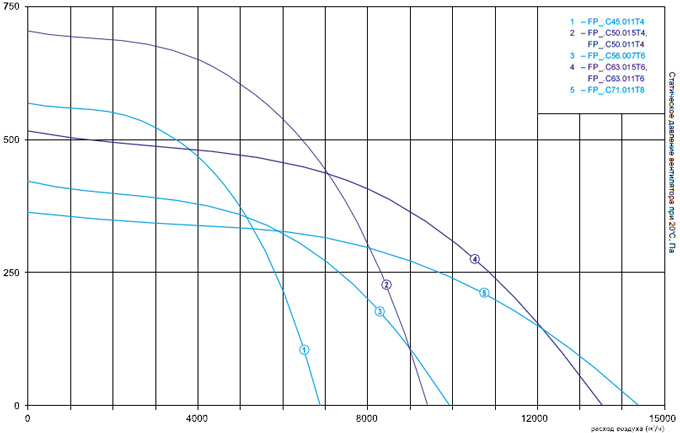

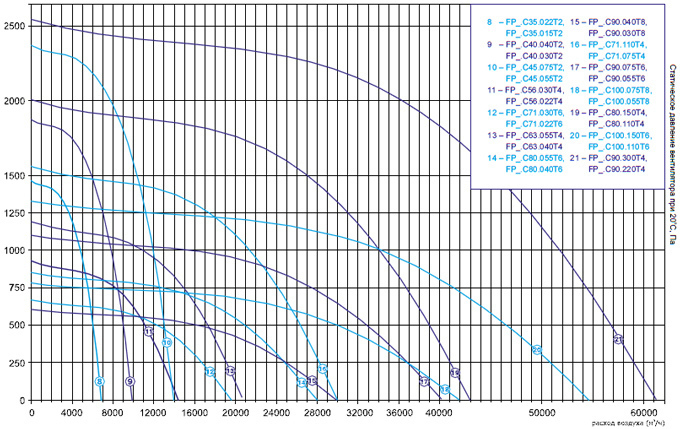

При расчете и подборе вентиляторов системы противодымной вентиляции следует пользоваться рекомендациями ФГУ ВНИИПО МЧС России «Расчетное определение основных параметров противодымной вентиляции зданий: методические рекомендации. М., ВНИИПО». По полученный значениям (п. 5.1.6 методических рекомендаций) подачи и приведенного к стандартным условиям статического давления можно подобрать вентилятор, используя аэродинамические характеристики, представленные в каталоге. Все характеристики соответствуют нормальному атмосферному давлению и температуре воздуха 20°С (плотность воздуха 1,2 кг/м3). Для пересчета давления вентилятора на температуру дымовых газов необходимо давление при стандартных условиях умножить на коэффициент К = 293/(273 + Т), где Т – значение температуры удаляемого дыма в °С. Потребляемая вентилятором мощность также изменяется в К раз.

Пример:

Lv = 3000 м3/ч; Ps = 500 Па – рассчитанные параметры в режиме противодымной вентиляции (Т = 400°С). Потребляемая мощность в этом режиме Nэ = 790 Вт, частота вращения n = 2850 об./мин.

Коэффициент пересчета статического давления:

К = 293/(273 + 400) = 0,435

Определение давления при стандартных условиях:

Ps = 500/0,435 = 1150 Па

Подбираем вентилятор на Lv = 3000 м3/ч и Ps = 1150 Па. Потребляемая мощность при 20°С Nэ = 1820 Вт, частота вращения n = 2850 об./мин.

Вентиляторы ДУ В /FR.

  • Для максимально эффективного решения вопроса удаления вредностей как при стандартной эксплуатации, так и при работе вытяжных систем удаления дыма, рекомендуется совмещать данные системы. Данное решение позволит существенно снизить капитальные затраты на вытяжные системы здания.
  • Как правило, расход воздуха в режиме противодымной вентиляции больше, чем расход воздуха в режиме об- щеобменной вентиляции для одного помещения, поэтому целесообразна эксплуатация одного вентилятора в двух режимах (вентиляторы типа /FR_.).
  • Вентиляторы /FR_. предназначены для работы с частотным преобразователем Schneider Electric /IFS.___D (толь- ко 3~380В) и могут регулироваться «вниз» и «вверх» в пределах мощности двигателя.
  • Частотный преобразователь /IFS.___D имеет возможность настройки параметров для работы с совмещенными системами вытяжной противодымной вентиляции (1) и общеообменной вентиляции (2):
    • в 1 режиме при активизации дискретного входа, назначенного для этой цели, наступает запрет на появление неисправностей, и ЧП будет работать до тех пор, пока присутствует питание на его входе, для данного режи- ма можно задать собственную частоту вращения;
    • во 2 режиме защита двигателя и ЧП включена, и вентилятор защищен от превышения тока. Для данного ре- жима можно задать собственную частоту вращения.
  • Для обеспечения надежности работы вентилятора противодымной вентиляции в совмещенных системах с пре- образователем частоты рекомендуется не превышать частоту работы двигателя в каждом режиме выше 70 Гц, поэтому для числа оборотов от 2000 об./мин до 4000 об./мин рекомендуется применять 2-полюсные двига- тели, от 1000 об./мин до 2000 об./мин рекомендуется применять 4-полюсные двигатели, ниже 1000 об./мин – 6-полюсные двигатели.
