Установки наборные круглые WEGA lite ST

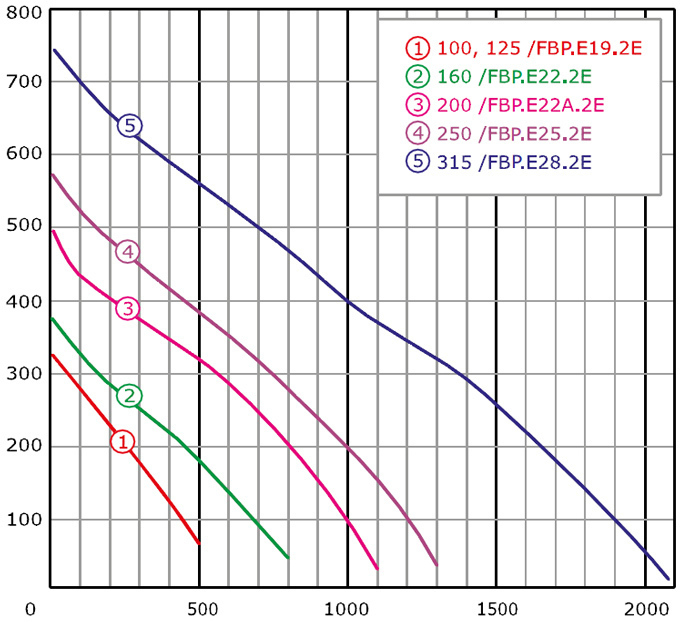

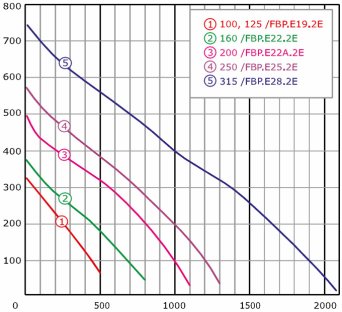

/FBP. Вентилятор в пластиковом корпусе


/HE. Нагреватель электрический

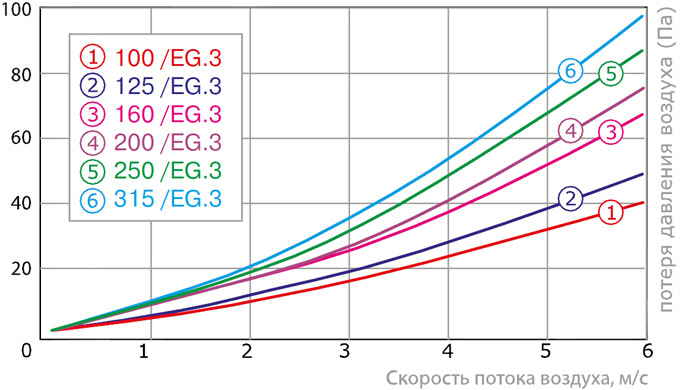

/EG.4 Фильтр воздушный


/HW.2 Нагреватель водяной


/G.1 Хомут быстросъемный

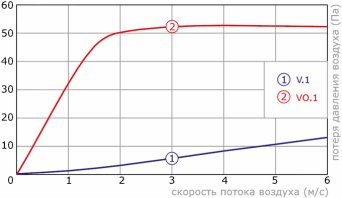

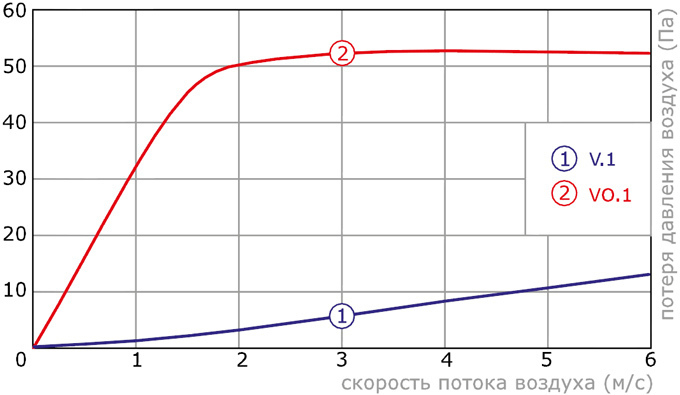

/V.1 Клапан с осью под привод

/VO.1 Клапан обратный


/ST. Шумоглушитель трубчатый

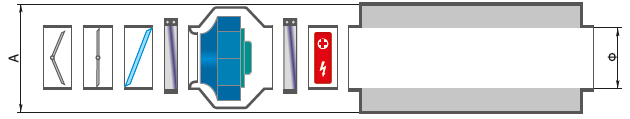

Габаритные размеры и скорость воздуха в сечении установок

Габариты | Присоединение | Расход воздуха (м3/ч) в зависимости от скорости воздуха через теплообменник (м/с) | ||||||||||||||||||||
А, В, мм | ф, мм | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |||||||||||
100 | 245 | 100 | 42 | 57 | 71 | 85 | 99 | 113 | 127 | 141 | 155 | 170 | ||||||||||
125 | 245 | 125 | 66 | 88 | 110 | 132 | 155 | 177 | 199 | 221 | 243 | 265 | ||||||||||
160 | 335 | 160 | 109 | 145 | 181 | 217 | 253 | 289 | 326 | 362 | 398 | 434 | ||||||||||
200 | 335 | 200 | 170 | 226 | 283 | 339 | 396 | 452 | 509 | 565 | 622 | 678 | ||||||||||
250 | 335 | 250 | 265 | 353 | 442 | 530 | 618 | 707 | 795 | 883 | 971 | 1060 | ||||||||||
315 | 405 | 315 | 421 | 561 | 701 | 841 | 981 | 1122 | 1262 | 1402 | 1542 | 1682 |
