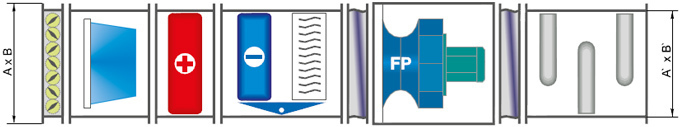

Уcтановки наборные прямоугольные WEGA lite XP

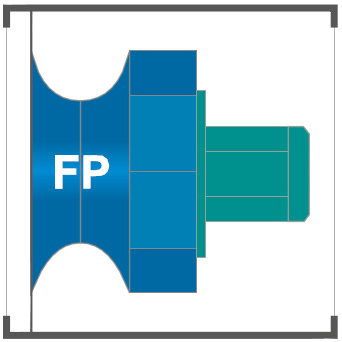

/FP. Вентилятор «свободное колесо»

  • лучшее соотношение цены и аэродинамики
Т/рВентиляторУправлениеТермоконтактыНапряжение, ВТок, АМощность, кВтЧастота, об/мин
40-20/FF.E14.2Eсимистор.внутренние1ф~220В1,60,361850
60-30/FF.E28.4Eсимистор.внешние1ф~220В4,71,051230
60-30/FF.E28.4Dтрансф., частот.внешние3ф~380В2,71,321330
60-35/FF.E31.4Dтрансф., частот.внешние3ф~380В3,92,181310
70-40/FF.E35.4Dтрансф., частот.внешние3ф~380В84,361300
80-50/FF.E40.4Dтрансф., частот.внешние3ф~380В8,54,921210

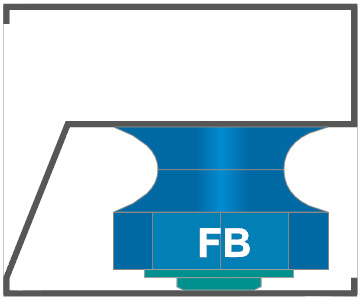

/FB. Вентилятор с назад загнутыми лопатками

  • Минимальный шум
  • Минимальное энергопотребление
Т/рВентиляторУправлениеТермоконтактыНапряжение, ВТок, АМощность, кВтЧастота, об/мин
40-20/FB.E22A.2Eсимистор.внутренние1ф~220В0,60,142650
50-25 50-30/FB.E28.2Eсимистор.внутренние1ф~220В10,232700
60-30/FB.E35.4Eсимистор.внутренние1ф~220В0,80,181400
60-35/FB.E40.4Eсимистор.внутренние1ф~220В1,20,271300
70-40/FB.E45.4Eсимистор.внешние1ф~220В30,681250
80-50/FB.E50.4Dтрансф., частот.внешние3ф~380В31,431375
90-50/FB.E56.4Dтрансф., частот.внешние3ф~380В52,381365
100-50/FB.E63.4Dтрансф., частот.внешние3ф~380В7,64,251300

/FF. Вентилятор с вперед загнутыми лопатками

  • Традиционное решение канального вентилятора
Т/рВентиляторУправлениеТермоконтактыНапряжение, ВТок, АМощность, кВтЧастота, об/мин
50-30FP.C25.003T2частот.нет3ф~380В0,90,372 840
60-30FP.C28.007T2частот.нет3ф~380В1,80,752 840
60-35FP.C31.011T2частот.нет3ф~380В2,61,12 840
70-40, 80-50FP.C35.022T2частот.нет3ф~380В4,92,22 855
90-50, 100-50FP.C40.040T2частот.нет3ф~380В8,242 880

Технология внутреннего фланца

Снижение уровня шума при неизменных внешних габаритах за счет увеличения внутреннего пространства вентилятора.

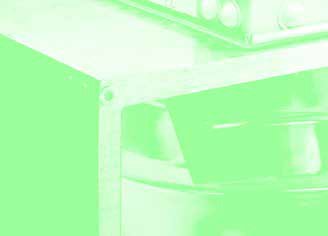

Внутренний фланец
Внутренний фланец

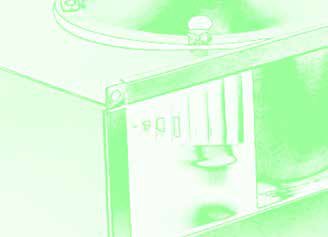

Внешний фланец
Внешний фланец

Прочие компоненты

  • /HW. Нагреватель водяной
  • /HE. Нагреватель электрический
  • /CW. Охладитель водяной
  • /CF. Охладитель фреоновый
  • /E_. Фильтр воздушный
  • /RX.C Рекуператор пластинчатый
  • /V. Клапан воздушный
  • /VH. Клапан утепленный
  • /G. Вставка гибкая
  • /EMU. модуль уф-обеззараживания
  • Завеса воздушная индустриальная
ГабаритыПрисоединениеРасход воздуха (м3/ч) в зависимости от скорости воздуха через теплообменник (м/с)
А, ммВ, ммА'В'Ф1,522,533,544,555,56
40-2044024040020020432576720864100811521296144015841728
50-255402905002502067590011251350157518002025225024752700
50-3054034050030020810108013501620189021602430270029703240
60-3064034060030020972129616201944226825922916324035643888
60-35640390600350201134151218902268264630243402378041584536
70-40740440700400201512201625203024352840324536504055446048
80-50840540800500202160288036004320504057606480720079208640
90-50960560900500302430324040504860567064807290810089109720
100-50106056010005003027003600450054006300720081009000990010800
УCТАНОВКИ НАБОРНЫЕ ПРЯМОУГОЛЬНЫЕ WEGA LITE XP
