Установки компактные WEGA XP
NEW WEGA XP 35S — ультра компактное исполнение
- Расход воздуха до 3500 м3/ч при монтажной высоте 370 мм
- Сдвоенный вентилятор серии FR2.
WEGA XP MEDIC — эконом-решение подвесной установки в медицинском исполнении. Базовые модули установок

ELNATH inline Интегрированная система управления
- Интегрированный щит управления с клеммником и кабельными вводами для подключения периферийных элементов.
- Смонтированы и подключены – частотный регулятор скорости вентилятора, электропривод воздушной заслонки, датчик температуры обратной воды (на коллекторе калорифера, с возможностью перестановки на другой патрубок по факту применяемой схемы подключения), капиллярный термостат защиты от замерзания калорифера (на выдвижной раме), дифференциальное реле давления фильтра.
- Прилагаются в комплекте – выносная панель управления (устанавливается в обслуживаемом помещении), датчик температуры воздуха в канале (устанавливается в прямом участке воздуховода), смесительный узел.

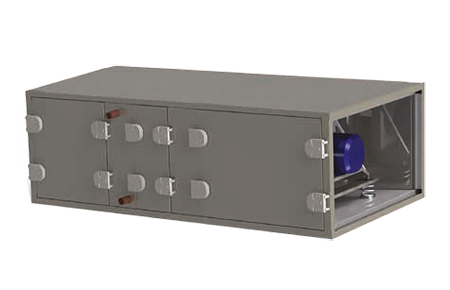

WEGA XP

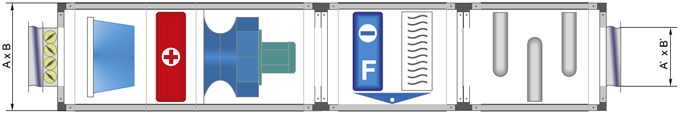

Габаритные размеры и скорости воздуха в сечении установок
Габариты | Присоединение | Расход воздуха (м3/ч) в зависимости от скорости воздуха через теплообменник (м/с) | |||||||||||||||||||||||||
А, мм | В, мм | А', мм | В', мм | Ø | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |||||||||||||
15 | 680 | 370 | 620 | 310 | 20 | 675 | 900 | 1125 | 1350 | 1575 | 1800 | 2025 | 2250 | 2475 | 2700 | ||||||||||||
25 | 680 | 495 | 620 | 430 | 20 | 1013 | 1350 | 1688 | 2025 | 2363 | 2700 | 3038 | 3375 | 3713 | 4050 | ||||||||||||
35 | 880 | 495 | 820 | 430 | 20 | 1418 | 1890 | 2363 | 2835 | 3308 | 3780 | 4253 | 4725 | 5198 | 5670 | ||||||||||||
50 | 980 | 590 | 920 | 530 | 20 | 2052 | 2736 | 3420 | 4104 | 4788 | 5472 | 6156 | 6840 | 7524 | 8208 |
Тип корпуса – W25
